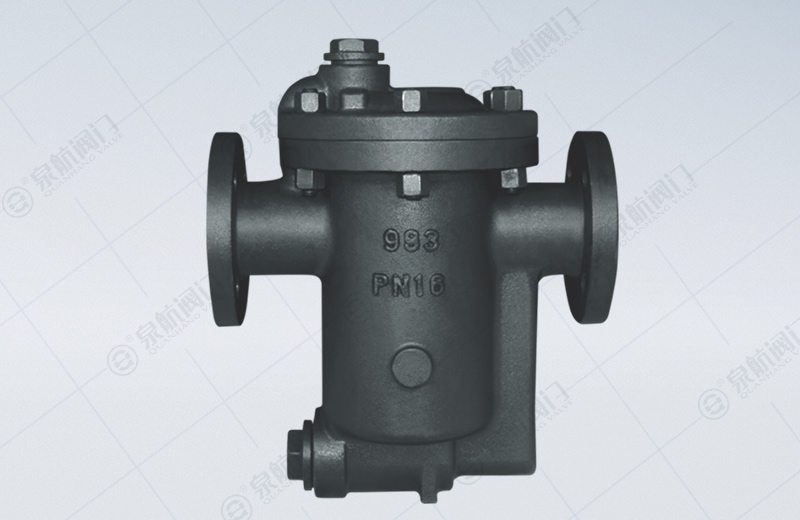

倒置桶式疏水閥
產品概況
倒置桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠杆係統連接倒桶，克服蒸汽壓力開關倒桶式疏水閥內部是一個倒桶為液位敏感件，倒桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒桶內，倒桶產生向上浮力，倒桶連接杠杆帶動閥心關閉閥門。倒桶上開有一個孔，能自動排空氣，當一部分蒸汽從小孔排出，另一部分蒸汽產生凝結水，倒桶失去浮力向下沉，倒桶連接枝杠杆帶動閥心開啟閥門。當蒸汽再進入倒桶內，閥門再關閉，循環工作，間斷排水。
結構特點
1、內腔所有運動部件均為不鏽鋼，耐磨損，耐腐蝕。
2、由於蒸汽不能到達被水封的閥座孔，所以無蒸汽損失，高效節能。
3、浮桶倒置，不會被破壞壓扁，不怕水擊，壽命長。
4、倒置桶頂部設有排氣孔。連續排空氣性能好，不會形成冷滯後和氣堵。
5、不受背壓的影響，在高的背壓下能很好地工作。
6、工作可靠，隻有兩個運動部件 ( 杠杆 — 和倒置桶 ) ，故不會產生卡阻。
7、閥座與閥瓣在閥的頂部，閥瓣在開關中可以使汙物通過，有良好的自我清洗性 能 , 無汙物困擾。
執行標準
設計規範：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927
性能參數
公稱通徑：DN15~65mm
公稱壓力：PN0.01～1.6MPa
適用介質：水及物理、化學性質類似於水的介質
適用溫度：≤350℃
主要材質：鍛鋼、不鏽鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
